🗃️ 2.3 Architecture et composants d'une application mobile

🎯 Objectif d'apprentissage

À la fin de ce chapitre, vous serez capable de :

• Comprendre la structure interne d'une application mobile.
• Identifier les modèles d'architectures les plus utilisés (MVC, MVVM, Clean Architecture).
• Expliquer le rôle et la communication entre les différentes couches d'une application.
• Appréhender les principes de gestion d'état et de modularité.

🧱 2.3.1 Introduction : pourquoi une architecture ?

Une application mobile n'est pas un simple enchaînement d'écrans et de boutons. C'est un ensemble de composants interconnectés, chacun ayant un rôle bien défini : afficher des informations, exécuter une logique, stocker ou échanger des données.

L'architecture définit la façon dont ces composants s'organisent et communiquent. Elle permet de construire une application :

• plus claire (le rôle de chaque fichier est identifiable) ;
• plus maintenable (les évolutions n'affectent pas tout le code) ;
• plus testable (chaque couche peut être validée indépendamment).

💡 Exemple concret :

Une application météo comporte :

• une interface (View) qui affiche la température,
• une logique (Controller / ViewModel) qui interroge le service météo,
• un modèle (Model) qui représente les données reçues de l'API.

🎯 But de ce chapitre : comprendre comment ces couches s'articulent pour concevoir des applications structurées, performantes et faciles à faire évoluer.

🧱 2.3.1bis Les 3 couches universelles d’une application

Avant de parler de MVC ou MVVM, retenez qu’une application est presque toujours organisée autour de 3 grandes couches :

1. Interface (UI) : ce que l’utilisateur voit et manipule (écrans, boutons, formulaires).
2. Logique / État : ce qui décide quoi faire quand l’utilisateur agit (règles métier, état de l’app).
3. Données : où sont stockées les informations (API, base de données, localStorage, fichiers…).

🔍 Exemple concret : app Ionic-Vue “TaskIonic”

Imaginons une petite app de liste de tâches en Ionic-Vue.

On peut relier ses fichiers aux 3 couches :

Couche	Rôle	Exemple dans TaskIonic
Interface (UI)	Afficher les infos, gérer les clics	TasksPage.vue, TaskItem.vue
Logique / État	Gérer l’état et la logique métier	useTasksStore.ts (Pinia)
Données	Lire / écrire les données	tasksApi.ts, Task.ts

💡 Réflexe à adopter :

Quand vous ne savez pas où mettre un morceau de code, posez-vous la question :

• Est-ce que ça affiche quelque chose ou réagit à un clic ? 👉 Interface (UI)
• Est-ce que ça décide quoi faire (validation, règles métier, calcul, choix) ? 👉 Logique / État
• Est-ce que ça lit ou écrit des données “persistantes” (API, storage, BDD) ? 👉 Données

Les modèles comme MVC, MVVM ou Clean Architecture sont différentes façons d’organiser ces 3 couches.

🗃️ 2.3.2 Les modèles d’architectures les plus utilisés

🧭 Ces architectures ne sont pas réservées à Android

Les architectures comme MVC, MVVM ou Clean Architecture ne sont pas propres à Android.

Ce sont des modèles généraux pour organiser le code d’une application :

• au départ utilisées sur desktop et web ;
• adaptées ensuite à Android, iOS, Flutter, React Native… ;
• et tout à fait pertinentes pour des apps hybrides comme Ionic + Vue + Capacitor.

Dans tous les cas, on retrouve les mêmes questions :

• Où mettre la logique métier ?
• Où gérer l’état de l’application ?
• Où accéder aux données (API, storage, BDD) ?
• Comment éviter le “gros fichier unique” ingérable ?

Les patterns (MVC, MVVM, Clean…) sont simplement des façons différentes de séparer ces responsabilités.

Les architectures logicielles (MVC, MVVM, Clean…) définissent comment organiser les 3 couches vues précédemment :

• Interface (UI) ;
• Logique / État ;
• Données.

Elles répondent toutes aux mêmes objectifs :

• séparer les responsabilités (ce qui affiche, ce qui décide, ce qui stocke) ;
• rendre le code plus lisible, plus testable et plus maintenable ;
• permettre à plusieurs développeurs de travailler en parallèle sans se gêner.

Dans ce cours, nous allons surtout nous référer à :

• MVC (Model – View – Controller) ;
• MVVM (Model – View – ViewModel) ;
• Clean Architecture (version simplifiée).

🧩 Lien avec notre app Ionic-Vue “TaskIonic” :

• Model / Données : Task.ts, tasksApi.ts
• View / UI : TasksPage.vue, TaskItem.vue
• Controller / ViewModel : useTasksStore.ts (Pinia, logique + état)

L’idée importante à retenir n’est pas le nom précis du pattern, mais le principe :

👉 ce qui affiche ≠ ce qui décide ≠ ce qui stocke.

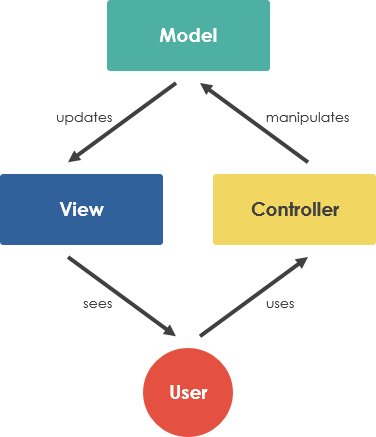

🔹 MVC (Model - View - Controller)

Le modèle MVC est l'un des plus anciens et des plus répandus. Il repose sur une séparation en trois couches :

Élément	Rôle	Exemple
Model	Gère les données et la logique métier	Les objets “Météo”, “Utilisateur”
View	Affiche les informations à l’écran	L’interface météo avec température et icônes
Controller	Fait le lien entre la vue et les données	Le code qui récupère les infos depuis l’API

💬 Exemple :

Dans une application météo, le contrôleur récupère les données depuis une API, les convertit en objets Model et met à jour la View avec la température.

Avantages :

• Simple à comprendre et à mettre en place.
• Structure claire et intuitive.

Limites :

• Le contrôleur peut devenir trop chargé à mesure que l'application grandit ("fat controller").

Architecture présente dans :

Android (Activities + Layouts XML), iOS (ViewControllers), Ionic (composants + services).

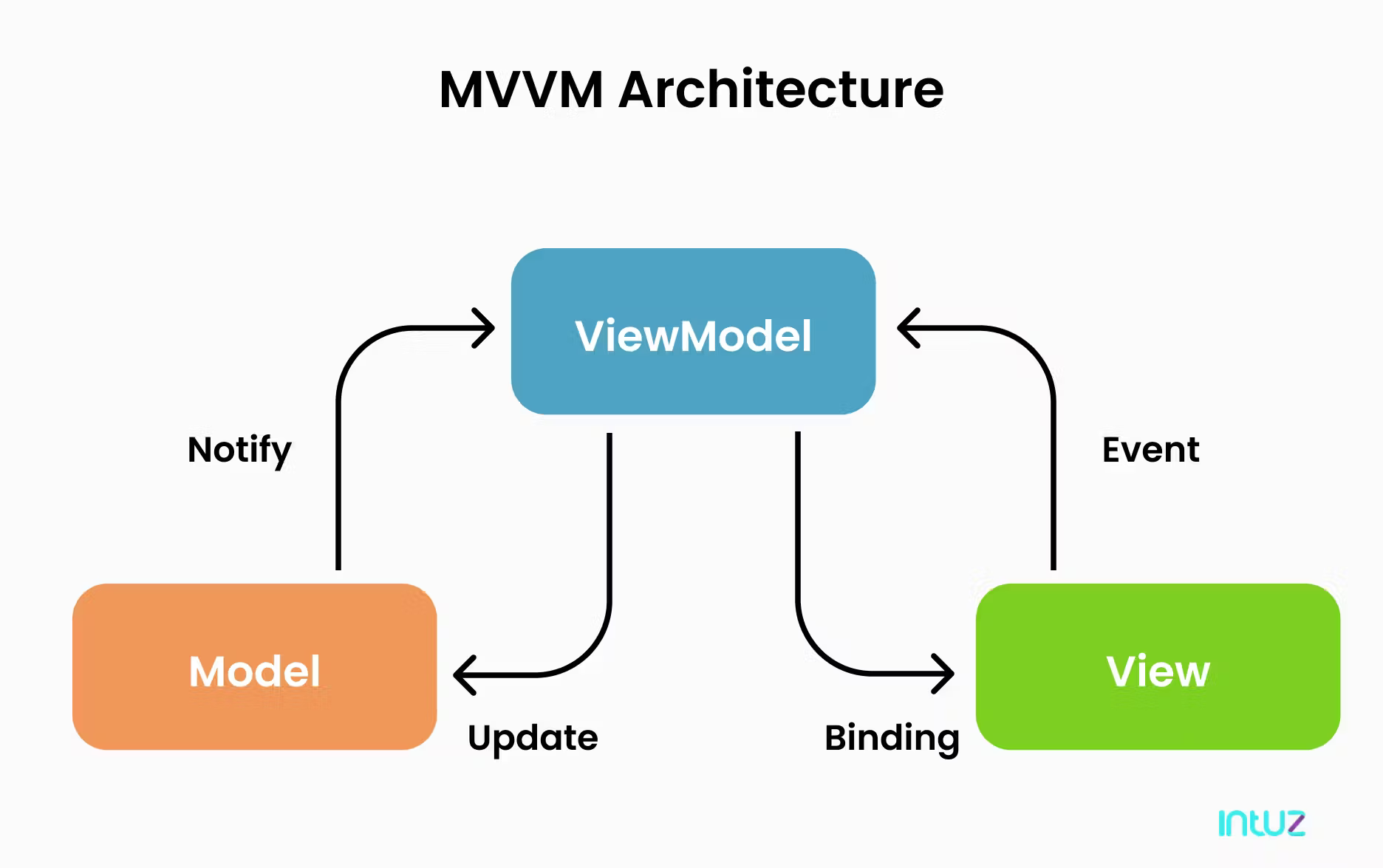

🔸 MVVM (Model - View - ViewModel)

Le modèle MVVM est une évolution du MVC, conçue pour mieux séparer la logique de présentation de la logique métier.

Élément	Rôle	Exemple
Model	Représente les données et la logique métier	Données de l’utilisateur ou d’un produit
View	Interface graphique de l’application	Écran avec champs, boutons, etc.
ViewModel	Gère l’état de la vue et réagit aux interactions	Stocke la liste des produits et informe la vue d’un changement

Dans ce modèle, la ViewModel "observe" le Model : dès qu'une donnée change, la vue est automatiquement mise à jour (data binding).

💬 Exemple :

Dans une app de notes, la ViewModel garde une liste réactive de notes.

Lorsqu'une note est ajoutée, la vue se met à jour sans code supplémentaire.

Avantages :

• Meilleure gestion de l'état.
• Moins de code "colle" entre la logique et la vue.
• Très utilisé dans Android (Jetpack Compose), Flutter, Vue ou React Native

Limites :

• Plus complexe à comprendre au départ
• Requiert une bonne maîtrise des notions de réactivité et d'observation.

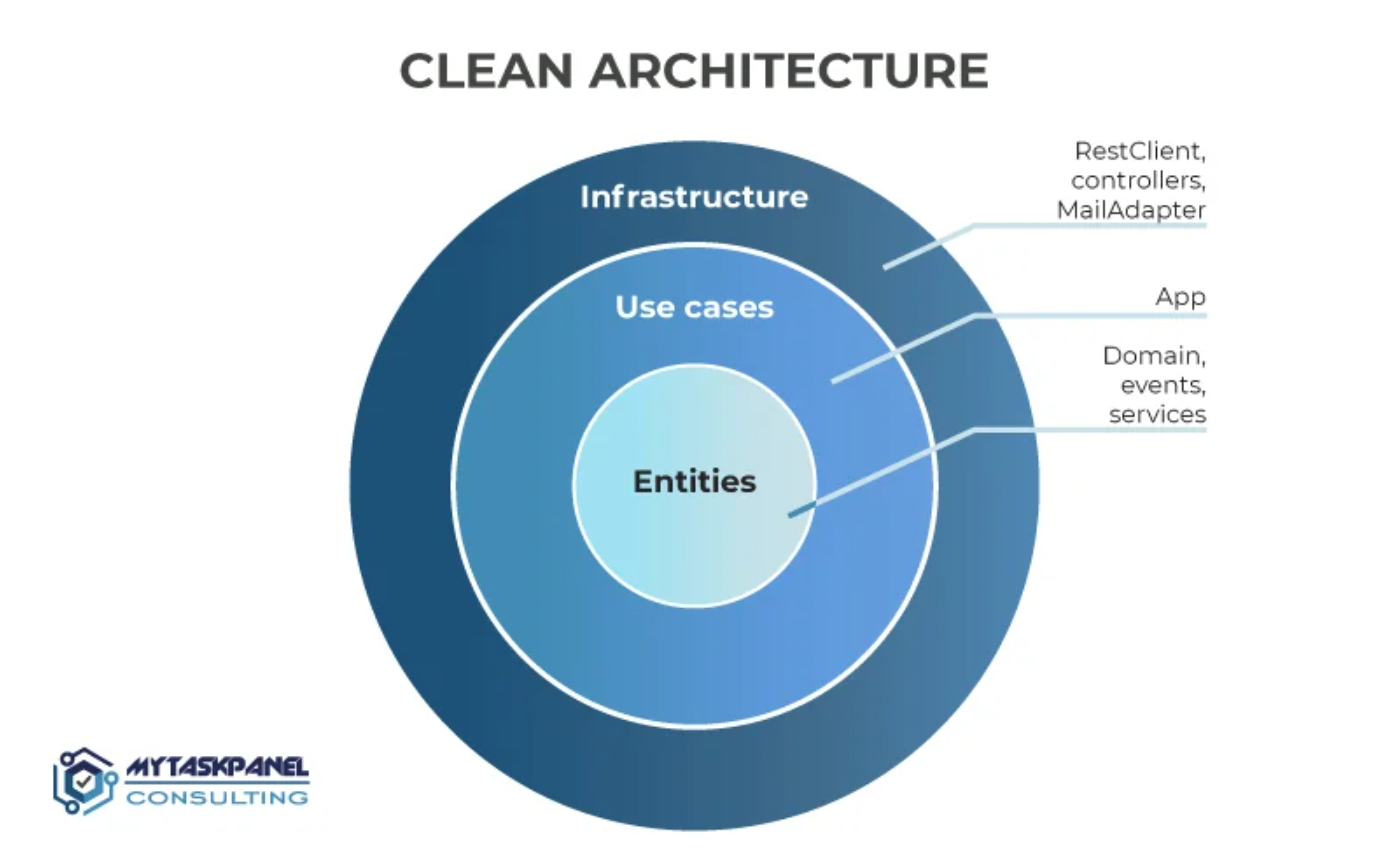

▫️ Clean Architecture

La Clean Architecture, popularisé par Robert C. Martin ("Uncle Bob"), pousse la séparation encore plus loin pour les projets complexes.

Couche	Contenu	Exemple
Présentation (UI)	L’affichage et l’interaction utilisateur	Écrans, widgets, formulaires
Domaine	Logique métier pure et cas d’usage	Calcul de panier, validation d’inscription
Données	Gestion des sources de données (API, BDD)	Requêtes HTTP, stockage local

Cette approche permet de tester et modifier une couche sans impacter les autres.

💬 Exemple :

• Le domaine gère la logique des commandes.
• La couche données récupère les produits via une API.
• La présentation affiche la liste et gère les interactions.

Avantages :

• Très modulaire et évolutive.
• Parfaite pour les projets collaboratifs et à long terme.

Limites :

• Complexité initiale plus élevée (plus de dossiers, plus d'abstractions).

Utilisée dans :

grands projets Android / Flutter / React Native professionnels.

📱 2.3.2bis Comment ces architectures se traduisent dans une app Ionic-Vue ?

Avec Ionic + Vue + Pinia, nous allons utiliser une architecture qui ressemble à une combinaison de MVVM et de Clean Architecture simplifiée.

🧩 Rôle des dossiers dans un projet Ionic-Vue

Dossier / fichier	Couche	Rôle principal
views/ (*.vue)	Interface (UI)	Écrans, navigation, mise en forme
components/ (*.vue)	Interface (UI)	Petits blocs réutilisables (card, liste, bouton custom)
stores/ (Pinia)	Logique / État	État global, règles métier, actions
models/ (*.ts)	Modèle / Domaine	Types, interfaces, parfois petites fonctions métier
services/ (*Api.ts)	Données	Accès aux API, localStorage, SQLite, etc.

🔁 Exemple concret : scénarios dans l’app TaskIonic

1. L’utilisateur clique sur “Ajouter” dans TasksPage.vue.
2. La vue appelle une action du store : tasksStore.addTask(title).
3. Le store met à jour l’état (liste des tâches) et appelle tasksApi.saveTasks(...).
4. La couche données (service) s’occupe de persister la liste (localStorage ou API).
5. Vue se met à jour automatiquement grâce à la réactivité de Vue / Pinia.

On peut visualiser ce flux :

🔁 Lecture du diagramme : scénario “Ajouter une tâche”

Ce diagramme montre ce qui se passe dans l’app quand l’utilisateur ajoute une tâche.

• UI (Vue / Ionic – TasksPage.vue)
  L’utilisateur remplit le champ texte et clique sur Ajouter.
  👉 La vue déclenche un événement (@submit / @click) et appelle une action du store :
  tasksStore.addTask(title).

• VM (Store Pinia – useTasksStore)
  Le store reçoit la demande, crée une nouvelle tâche, met à jour la liste en mémoire
  et appelle un service de données pour la sauvegarder.
  👉 C’est ici que se trouve la logique métier et la gestion de l’état.

• DATA (Service – tasksApi)
  Le service gère la persistance : enregistre les tâches dans le localStorage
  (ou plus tard, dans une API / base de données).
  👉 La Vue ne sait pas où ni comment les données sont stockées.

Grâce à la réactivité de Vue / Pinia, dès que le store met à jour la liste tasks,
l’UI se met automatiquement à jour et la nouvelle tâche apparaît à l’écran.

🎯 Idée clé :

• UI = affiche + récupère les clics
• Store = décide quoi faire + gère l’état
• Service = lit / écrit les données

💬 À retenir pour vos projets Ionic :

• Les composants Vue/Ionic ne devraient contenir que :

  • de l’affichage ;
  • la gestion d’événements (clic, submit) ;
  • des appels à des actions (du store, des services…).

• Les stores Pinia :

  • gèrent l’état ;
  • contiennent la logique métier (règles, validations, calculs) ;
  • appellent les services de données.

• Les services :

  • encapsulent tout ce qui touche aux APIs et au stockage ;
  • rendent le reste du code indépendant de la technologie utilisée (API, localStorage, etc.).

🎯 Objectif pédagogique : Habituez-vous à vous demander, pour chaque morceau de code :

• “Est-ce que ça touche à l’interface ?” → Vue / composants
• “Est-ce que ça touche à l’état ou à la logique métier ?” → store / composables
• “Est-ce que ça touche à une source de données ?” → service / API

🔄️ 2.3.3 Gestion de l'état

Une application doit souvent gérer des données dynamiques : utilisateur connecté, panier, liste de favoris, onglet actif, etc.

Ces informations constituent l'état de l'application.

🔧 Définition

L'état représente tout ce qui peut changer dans l'application au fil du temps. La gestion d'état consiste à maintenir et synchroniser ces données entre les différentes parties de l'app.

💬 Exemple :

Si un utilisateur ajoute un article à son panier, ce changement doit apparaître sur tous les écrans (panier, menu, résumé, etc.).

🧰 Outils selon les environnements

Environnement	Outil de gestion d’état	Particularité
Vue / Ionic	Pinia, Vuex	Données réactives centralisées
React Native	Redux, Zustand	Flux unidirectionnel et prévisible
Flutter	Provider, Riverpod, Bloc	Widgets observant l’état
Android	LiveData, ViewModel	Persistance d’état entre les écrans

💡 Exemple concret :

Dans Vue avec Pinia, on stocke la variable isLoggedIn dans un store central : tous les composants de l'app réagissent automatiquement à son changement, comme l'affichage du menu utilisateur.

🤔 Pourquoi c'est important

• Simplifie la logique de mise à jour des écrans.
• Améliore la prévisibilité (on sait toujours d'où vient une donnée).
• Évite les erreurs dues à la duplication de données dans plusieurs composants.

🎯 Une bonne gestion d'état = une application fluide, cohérente et facile à déboguer.

☎️ 2.3.4 Communication entre couches et modularité

Une application bien structurée repose sur une communication claire entre ses couches. Chaque couche à son rôle et ne doit pas "empiéter" sur les autres.

🗄️ Organisation typique

1. L'utilisateur interagit avec la vue (UI).
2. La logique (Controller / ViewModel) traite la demande.
3. La couche données (API ou BDD) fournit ou enregistre l'information.
4. Le résultat remonte vers la vue.

💬 Exemple :

Un clic sur "Actualiser la météo" → ViewModel appelle un service API → réponse JSON → mise à jour de l'interface.

⚙️ Principes de modularité

• Responsabilité unique : chaque module doit faire une seule chose (principe de "Single Responsibility").
• Réutilisabilité : une logique métier peut être utilisée dans plusieurs vues.
• Évolutivité : on peut remplacer une couche (ex. API) sans modifier toute l'application.

💡 Une architecture modulaire permet à plusieurs développeurs de travailler ensemble sans conflit.

📁 Schéma de communication recommandé

💬 Ce modèle simple illustre la circulation de l'information dans une application bien structurée.

🧩 2.3.5 Activités pédagogiques

🧠 Exercice 1 – Identifier l’architecture

Observez une application simple (par exemple une app météo ou une liste de tâches).

➡️ Identifiez les trois grandes couches : données, logique, et interface.

➡️ Classez les fichiers et fonctions selon le modèle MVC ou MVVM.

➡️ Expliquez la responsabilité de chaque partie : où se trouve la logique métier ? où sont stockées les données ?

💬 But de l’exercice : apprendre à repérer la structure interne d’une application et à comprendre la logique de séparation.

🔄 Exercice 2 – Gestion de l’état

Scénario : vous devez concevoir une mini-application avec un compteur, un panier ou une liste de tâches.

➡️ Décrivez ce qui constitue l’“état” de votre application.

➡️ Expliquez comment cet état évolue lors d’une action (ex. ajout d’un article, suppression d’une note).

➡️ Indiquez où et comment vous stockeriez cet état (ex. Pinia, Redux, Provider, ou simple variable réactive).

💬 Cet exercice permet de comprendre la notion d’état partagé et sa propagation dans l’interface.

💡 Exercice bonus – Simplifier un code “spaghetti”

On vous donne un code mal structuré (ex. tout dans un seul fichier JS).

➡️ Réorganisez-le selon un modèle d’architecture (MVC ou MVVM).

➡️ Identifiez ce qui relève du modèle, de la vue, et du contrôleur / ViewModel.

🎯 Objectif : expérimenter la refactorisation d’un projet vers une structure claire et modulaire.

🔗 2.3.6 Références et ressources

• Android Jetpack – Architecture Guide

• Apple Developer – MVC & MVVM Patterns

• Flutter – State Management

• Vue.js – State Management (Pinia)

• Clean Architecture – Robert C. Martin (“Uncle Bob”)
